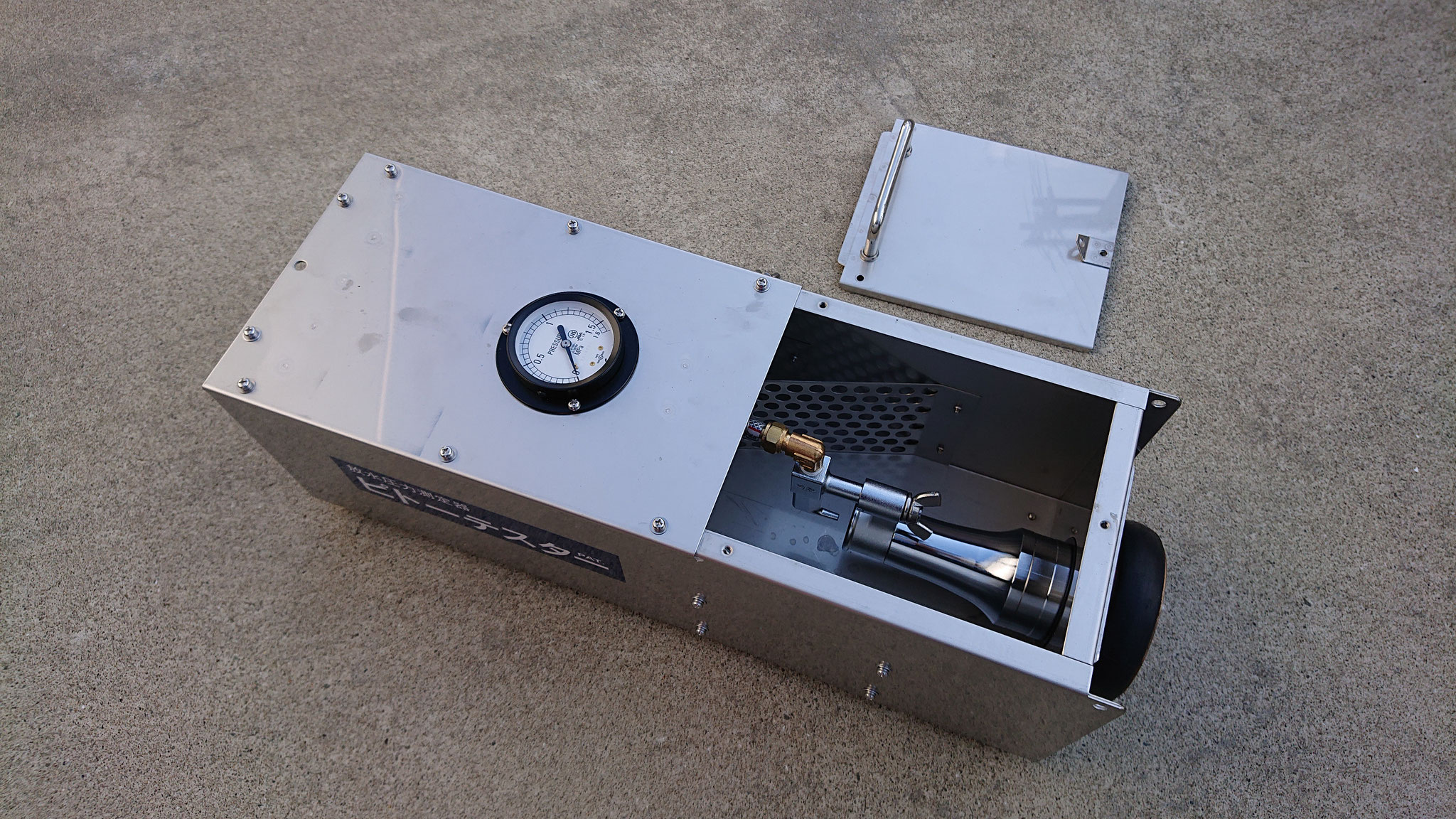

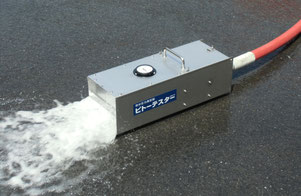

放水圧力測定器 ピトーテスター PAT. |
|---|
すべての放水圧力測定がこれ１台で可能になります！
屋外消火栓・屋内消火栓・広範囲型２号消火栓・易操作性消火栓・２号消火栓・補助散水栓・可搬消防ポンプ・連結送水管設備・すべての放水圧力測定ができます。
＜ 放水圧力測定器 ピトーテスターPAT. 型番：T-081319 25A・40A・65Aの放水サンプルムービー ＞
25A・40A・65Aの各ホース接続前にT-081319に付属されているノズルとスライド板を組み替えています。
① 放水圧力測定器ピトーテスターPAT.では１台ですべての放水圧力測定ができます。
② これまで２人での放水が基本とされてきた放水作業をたった１人での放水圧力測定を可能にしました。
③ 低反動構造により、高い放水圧も低減するので希望する場所での放水が可能になりました。
④ 屋上での放水作業も防水加工に傷をつけないようクッションを取付けています。
⑤ ピトー管は、各ノズル口径の１／２の寸法、及びノズル口径の中央に正確かつスピーディーにセットできます。
- 放水圧力測定器ピトーテスター -
|
型番 |
|---|
|
T-081319 |
| サイズ |
|
175 × 500 × 160 ｍｍ |
| 材質 |
| ステンレス製 |
| 重さ |
|
65A × 19Φセット 7.6ｋｇ 40A × 13Φセット 6.0ｋｇ 25A × 8Φセット 6.0ｋｇ |

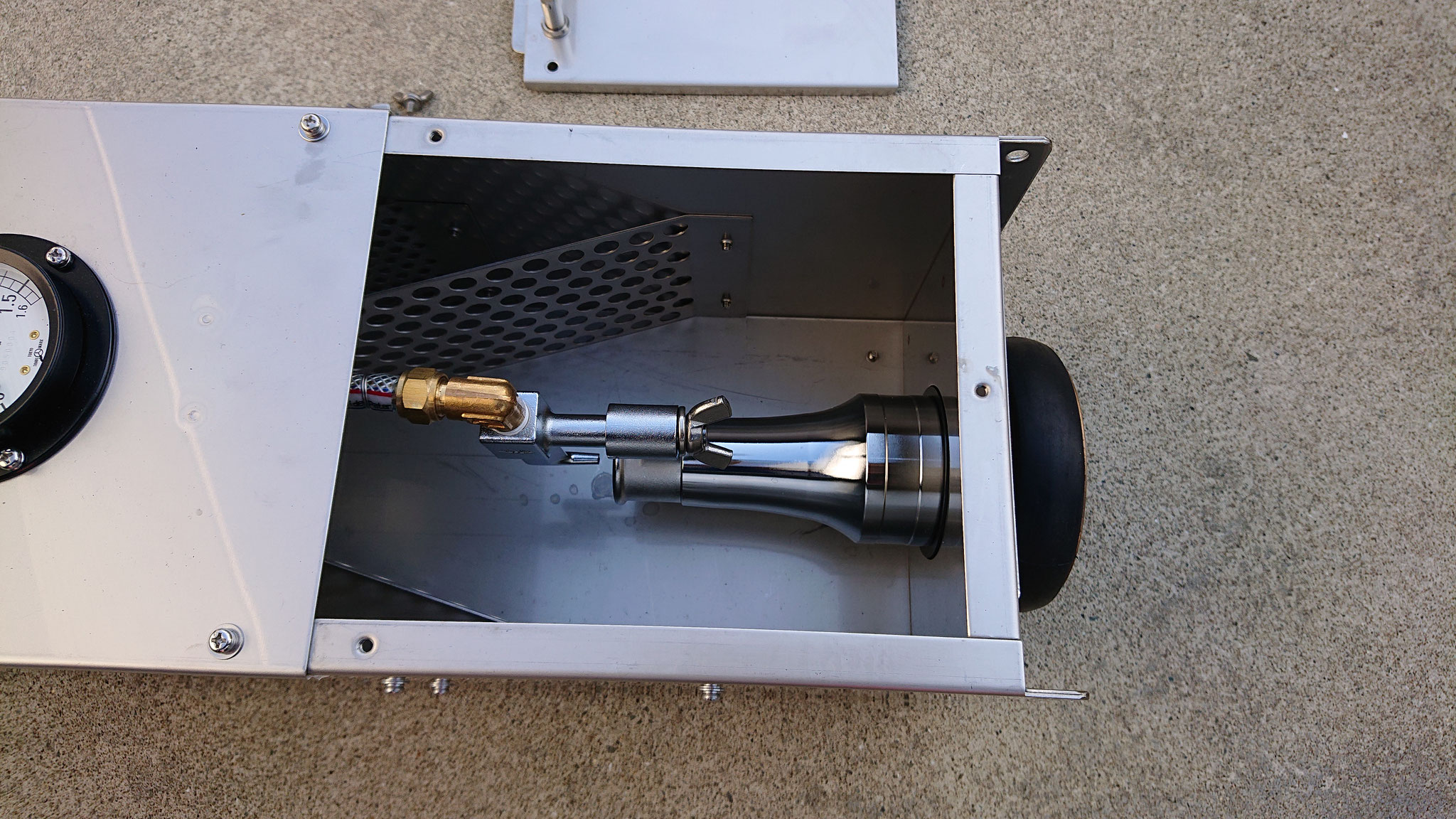

| ピトーテスターの構造 |
|---|
| 媒 介 |
|---|
|
放水圧力測定器 ピトーテスターPAT.の特徴と型式 |
|---|
| モデル | ノ ズ ル |
|---|---|
| 25A × 8 mm | |
| 40A × 13 mm | |
| 65A × 19 mm | |
| 25A × 8 mm | |
| 40A × 13 mm | |
| 65A × 23 mm |
|
共 通 機 器 ( T-081319・T-081323 ) |
|---|
|
ピトーテスター・天板・ピトー管・ナット・圧力計・圧力導入ホース・ケース・肩掛バンド 25、40、65A 差込メス媒介 25、40、65A スライド板 25、40、65A パッキング 25A ２号媒介 30A 易操作媒介（棒状放水用) |
| 各対応モデルと設備一覧 |
|---|
放水圧力測定器 ピトーテスター PAT.
|
対応モデル 設備 |
T-081319 T-081323 |
T-1319 T-1323 |
T-0813 |
T-08 |
T-13 |
T-19 |
T-23 |
| 屋外消火栓 |
〇 |
〇 |
|
|
|
〇 |
|
|
可搬消防ポンプ |
〇 |
〇 |
|
|
〇 |
〇 |
|
| 連結送水管 | 〇※１ |
〇※１ |
|
|
〇※１ |
〇 |
|
| 屋内消火栓 | 〇 |
〇 |
〇 |
〇 |
|
|
|
| 易操作性消火栓 | 〇 |
※２ |
※２ |
※２ |
|
|
|
| ２号消火栓 | 〇 |
※２ |
〇 |
〇 |
※２ |
|
|
| 補助散水栓 | 〇 |
※２ |
〇 |
〇 |
※２ |
|
|
| 広範囲型2号消火栓 | ※２ |
※２ |
※２ |
※２ |
|
|
|
| 価格（税別） | OPEN |
OPEN |
OPEN |
OPEN |
OPEN |
OPEN |
OPEN |
※１ 放水圧力測定を行うノズルの口径が１９ｍｍ・２３ｍｍの場合（各自治体、地域による）
※２ 放水圧力測定を行う場合は、別途、別売り部品の購入により放水圧力測定が可能です。
放水圧力測定器 ピトーテスター40
|
対応モデル 設備 |
T-40 |
T-40S |
| 屋外消火栓 |
|
|
|
可搬消防ポンプ |
|
|
| 連結送水管 |
|
|
| 屋内消火栓 | 〇 |
〇 |
| 易操作性消火栓 |
〇 |
|
| ２号消火栓 | 〇 | |
| 補助散水栓 | 〇 | |
| 広範囲型2号消火栓 | 〇 | |
| 価格（税別） | OPEN | OPEN |
|
ピトーノズル |
|---|
|
■ Z-17 |
|---|
商品名：ピトーノズル 65×17ｍｍ
型 番 ：Ｚ-17
屋外消火栓・連結送水管設備でノズルの先端における放水圧力が０．６０ＭＰa以上で流量が４００L/min以上の性能試験を行うことができます。
|
■ Z-23 |
|---|
商品名：ピトーノズル 65×23ｍｍ
型 番 ：Ｚ-23
連結送水管設備でノズルの先端における放水圧力が０．６０ＭＰa以上で流量が８００L/min以上の性能試験を行うことができます。
|
広範囲型・２号消火栓ノズル |
|---|
|
■ A-08 |
|---|
商品名：２号消火栓ノズル 25×8ｍｍ
型 番 ：A-08
放水圧力測定器 ピトーテスターPAT. にこちらの部品を取り付ければ、２号消火栓の放水圧力測定ができます。
|
■ A-10 |
|---|
商品名：広範囲型消火栓ノズル 25×10ｍｍ
型 番 ：A-10
放水圧力測定器 ピトーテスターPAT. にこちらの部品を取り付ければ、広範囲型２号消火栓の放水圧力測定ができます。
ピトーテスター取扱説明書
【 商品概要 】
消防用の圧力測定器具として、ピトーテスター、天板、差込メス媒介、スライド板、ピトーノズル、ピトー管、ナット、パッキング、圧力導入ホース､圧力計の１０点で構成しています。

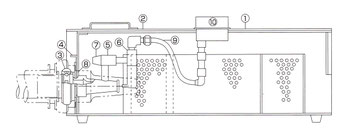

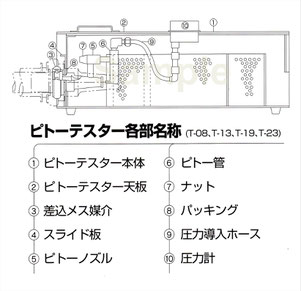

ピトーテスター各部名称
① ピトーテスター本体 ⑥ ピトー管
② ピトーテスター天板 ⑦ ナット
③ 差込メス媒介 ⑧ パッキング
④ スライド板 ⑨ 圧力導入ホース
⑤ ピトーノズル ⑩ 圧力計

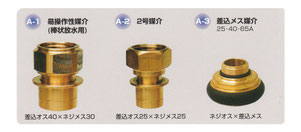

※ モデルＴ-081319・Ｔ-081323には、上記の他に易操作媒介・2号媒介が差込メス媒介の 取付部品として構成しています。
【 取扱要領 】
- ピトーテスター天板の蝶ネジを取り外し、ピトー管、ピトーノズル、ナット、パッキング、圧力導入ホースが構成されているか確認してください。
- 圧力導入ホースの金具をピトー管に充分締め付けてからご使用ください。
- ピトーノズルとピトー管の取付ナットを充分締め付けてからご使用してください。
- 差込メス媒介とピトーノズルを充分締め付けてからご使用ください。
【 測定方法 】※ 危険が伴いますので特に注意してください。
- ※圧力測定には、規格品の差込オスを接続してください。規格品外を接続すると事故のもとになるので注意してください。
- ※消防ホースは、まっすぐに延ばしてご使用ください。蛇行、折り曲げた状態で使用すると事故の原因となりますので行わないで下さい。
- ※通水した状態で圧力を上げて測定してください。締切り状態の高い圧力を一気に放水して測定すると、事故の原因となりますので行わないで下さい。
- 使用後は圧力導入ホースを取り外して水抜きをしてから保管してください。

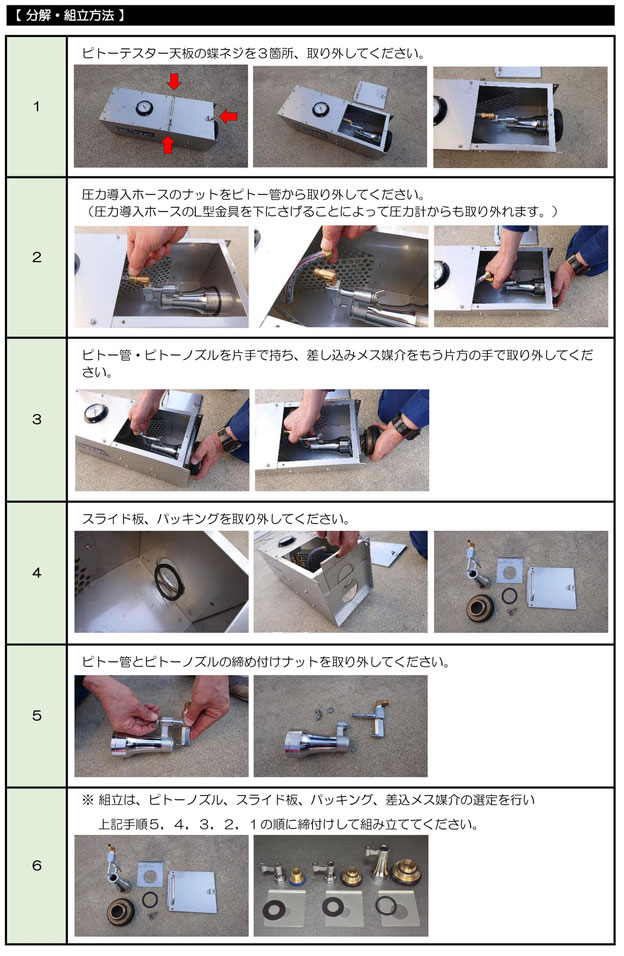

【 分解・組立方法 】
- ピトーテスター天板の蝶ネジを３箇所、取り外してください。

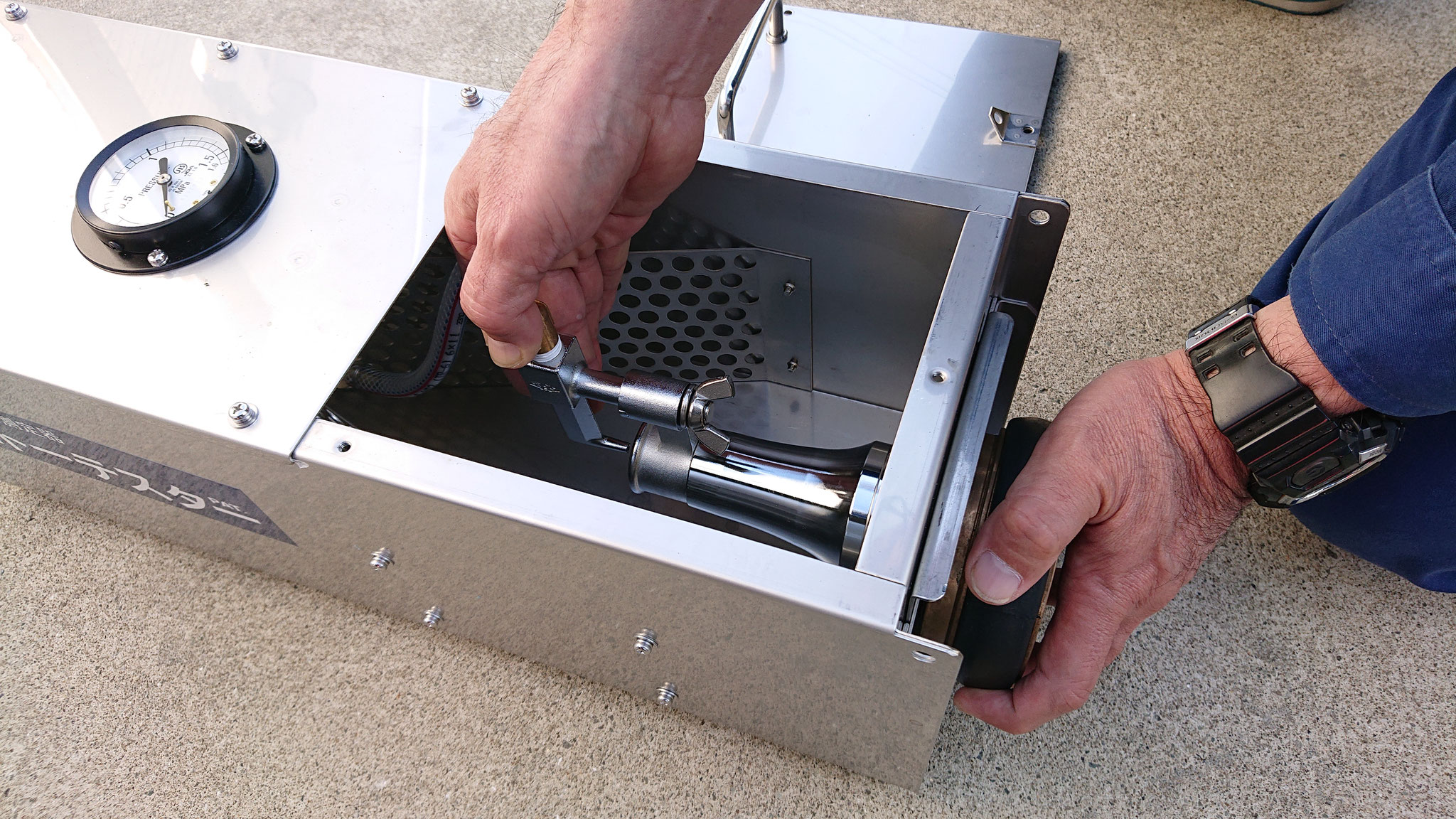

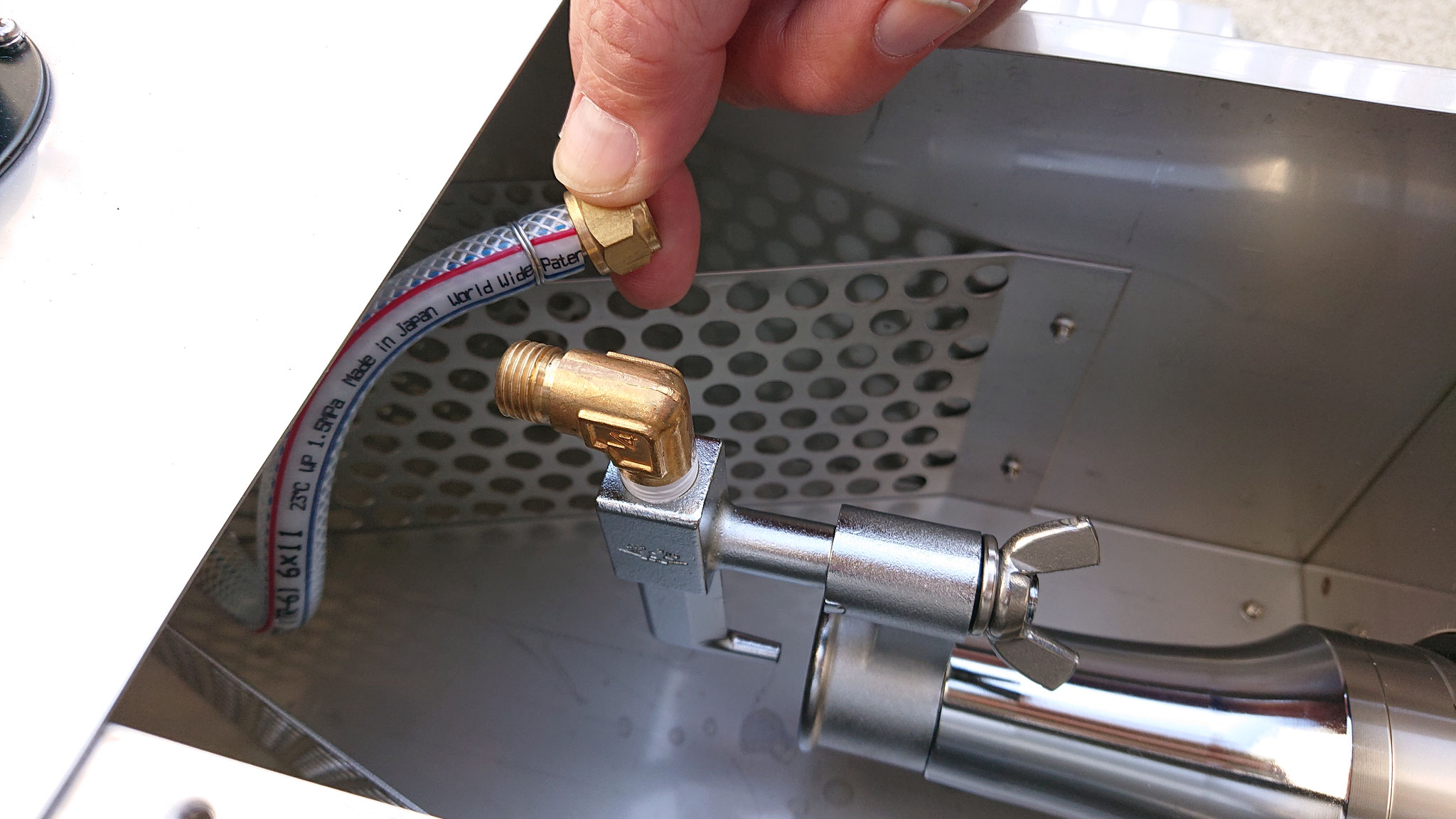

- 圧力導入ホースのナットをピトー管から取り外してください。（圧力導入ホースのL型金具を下にさげることによって圧力計からも取り外れます。）

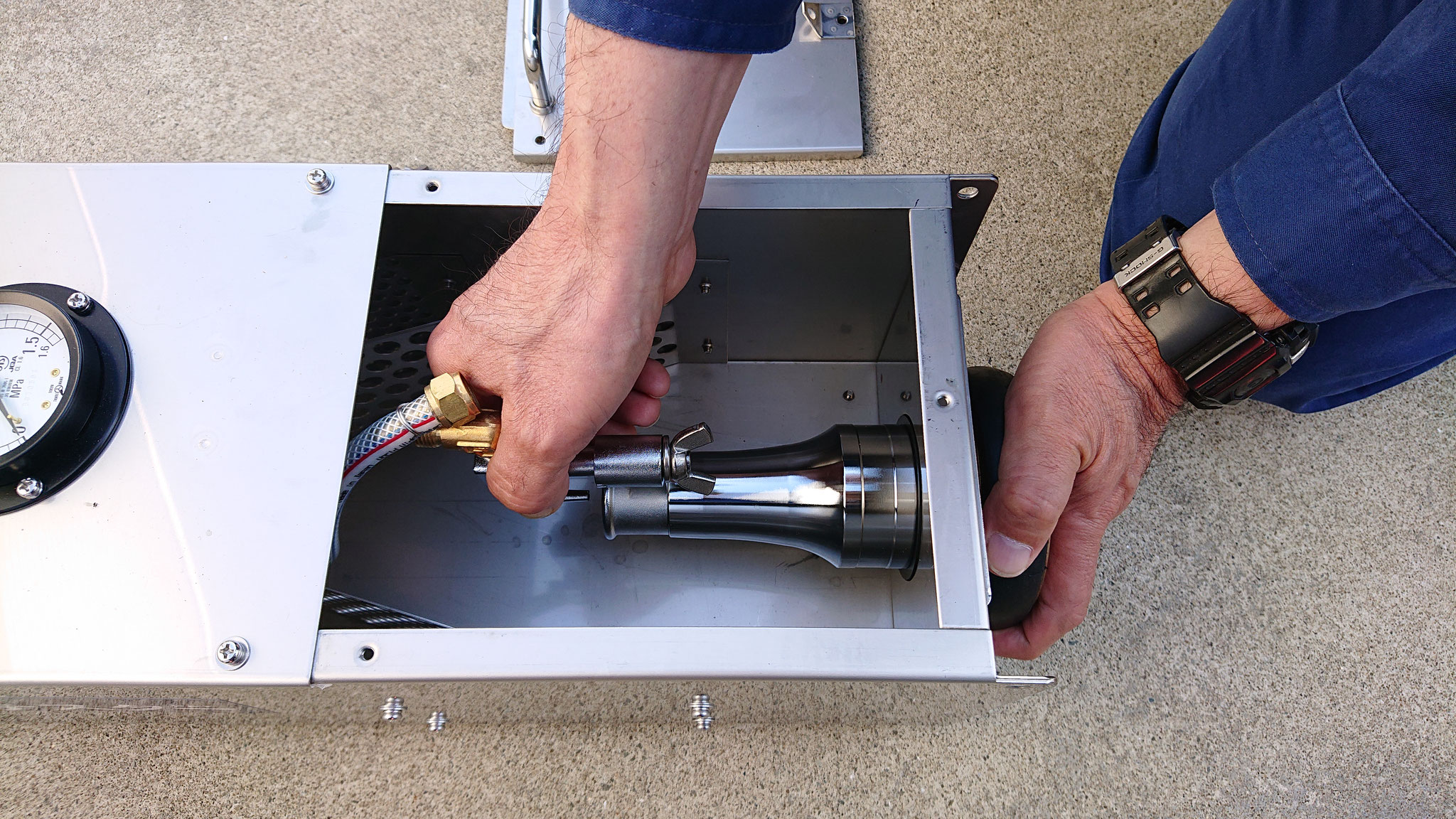

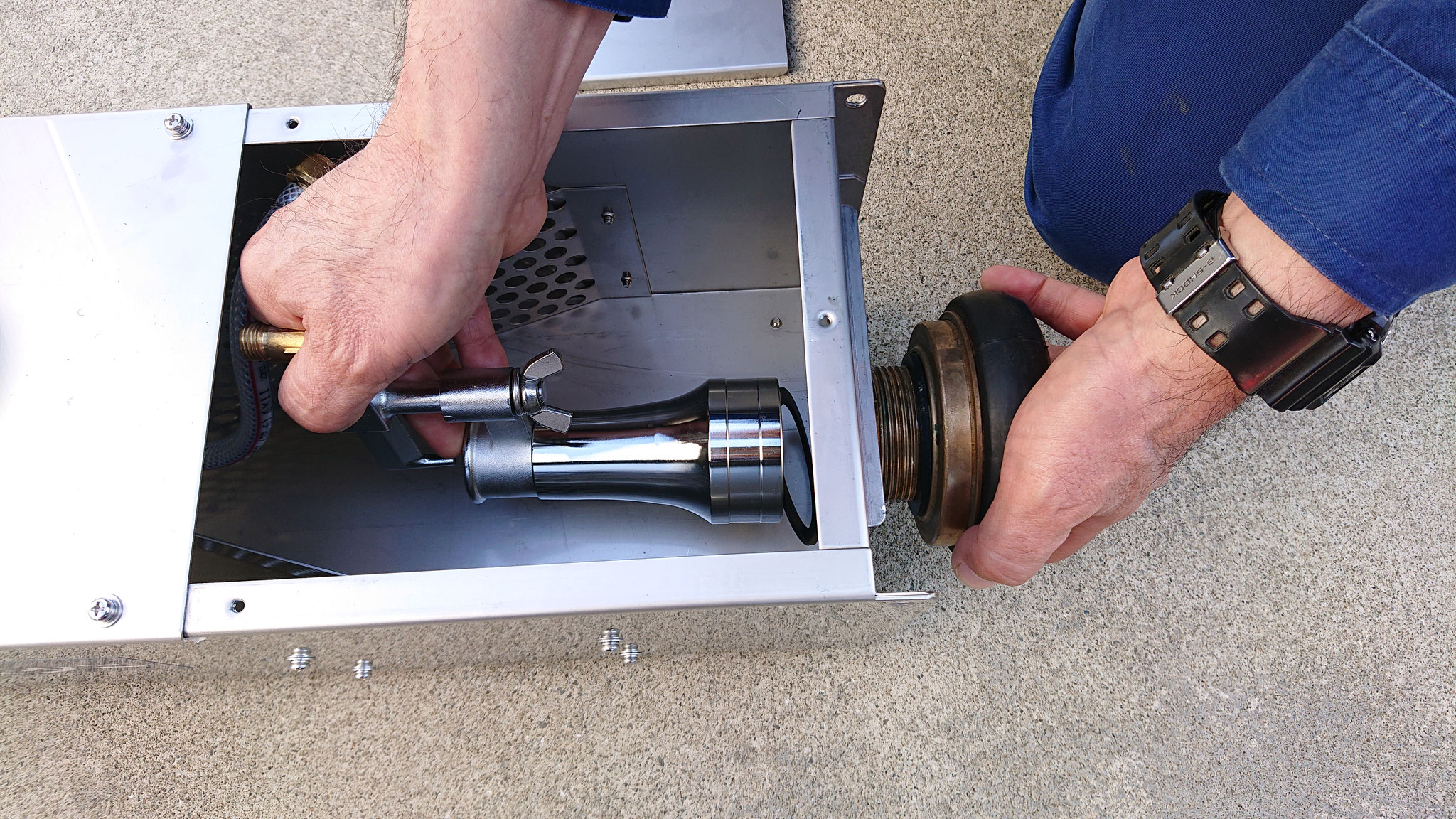

- ピトー管・ピトーノズルを片手で持ち、差し込みメス媒介をもう片方の手で取り外してください。

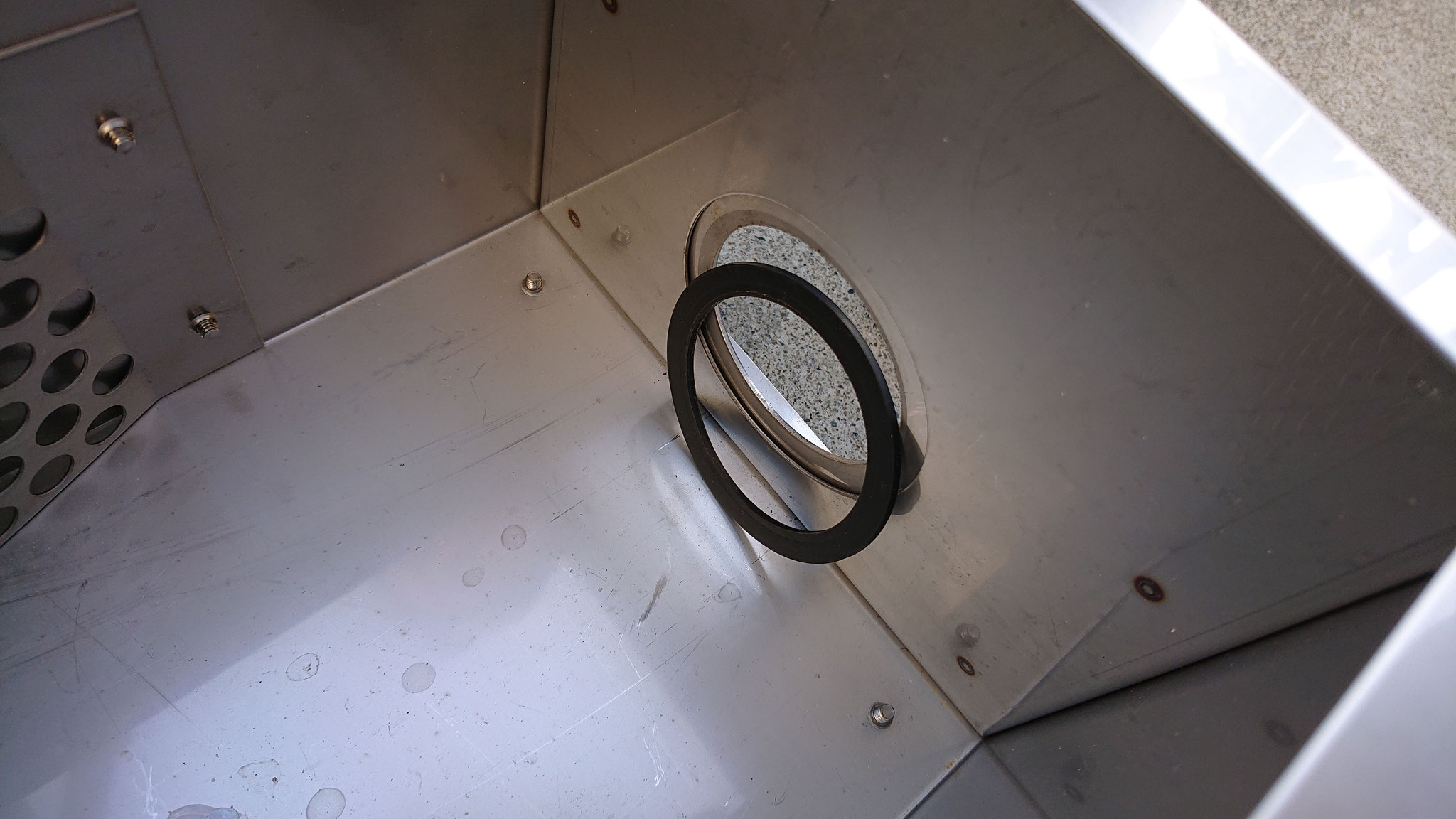

- スライド板、パッキングを取り外してください。
- ピトー管とピトーノズルの締め付けナットを取り外してください。
※組立は、ピトーノズル、スライド板、パッキング、差込メス媒介の選定を行い上記手順５，４，３，２，１の順に締付けして組み立ててください。
※写真のスライドは画像の中心をクリックまたはタップすると一時停止できます。
| ダウンロード |
|---|
【 ＰＤＦの内容 】
